高耐磨自润滑轴套的技术要素

发布日期:2021-05-20 作者: 点击:

高耐磨自润滑轴套的技术要素


  今天给大家讲一下,高耐磨自润滑轴套的技术要素,首先来了解一下轴套是套在转轴上的筒状机械零件,是滑动轴承的一个组成部分。一般来说,轴套与轴承座采用过盈配合,而与轴采用间隙配合,现有的轴套通常为整体式结构,这样导致其耐磨性和润滑性均比较差。

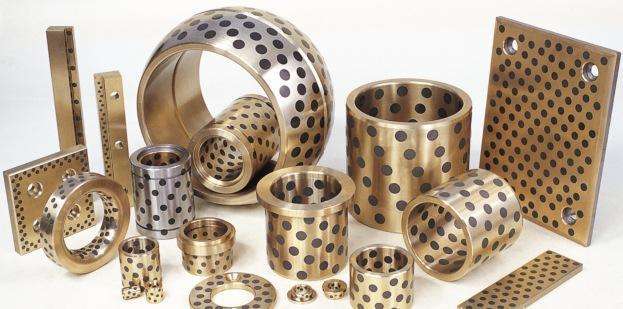

自润滑轴套

  技术实现要素:本实用新型的目的是针对现有技术存在的上述问题,提供一种结构紧凑且稳定性高的高耐磨自润滑轴套。


  本实用新型的目的可通过下列技术方案来实现:一种高耐磨自润滑轴套,包括呈圆筒状的本体,其特征在于,还包括连接筒、连接件、连接柱和石墨柱,上述连接筒紧配合连接在本体内,上述本体内侧具有凹入的连接座,上述连接件与连接座相匹配且连接件位于连接座处,上述连接件上具有贯穿的连接孔一,上述连接筒上具有与连接孔一正对的连接孔二,上述连接柱下端嵌于连接孔一处,连接柱上端嵌于连接孔二处,上述连接柱与连接孔二内端之间形成凹入的定位孔,上述石墨柱嵌于定位孔处。


  本轴套创造性的通过连接柱和连接件将本体和连接筒稳定连接在一起。本体为铝合金材料,连接筒为耐磨性比较高的铜材料。


  当然,穿设在连接孔一和连接孔二处的连接柱能将本体与连接稳定稳定连接。与此同时,连接在连接孔二处的石墨柱能起到更好的润滑作用。


  由于在本体内侧开设连接孔一难度比较大,因此,本轴套创造性的在本体内侧加工凹入的连接座,再在连接座处安装与其相匹配的连接件,这样有效的提高了整个轴套的连接稳定性以及降低了其加工难度。




  部分伸出的石墨柱能稳定的与轴类零件接触,能有效提高其耐磨性和润滑性。与现有技术相比,本高耐磨自润滑轴套由于通过连接柱将本体与连接筒稳定的同时,石墨柱还能稳定连接在连接筒内侧,因此,其稳定性不仅比较高,而且结构还比较紧凑。

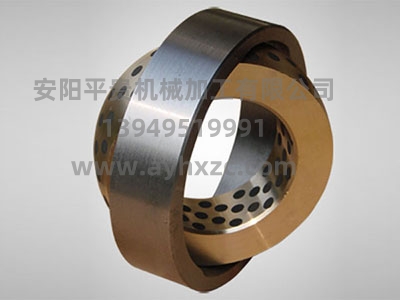

自润滑轴套

  同时,连接件与连接座之间的预紧机构还能避免连接件松动,进一步提高了其稳定性,具有很高的实用价值。


  本高耐磨自润滑轴套包括呈圆筒状的本体1,还包括连接筒2、连接件3、连接柱4和石墨柱5,上述连接筒2紧配合连接在本体1内,上述本体1内侧具有凹入的连接座1a,上述连接件3与连接座1a相匹配且连接件3位于连接座1a处,上述连接件3上具有贯穿的连接孔一3a,上述连接筒2上具有与连接孔一3a正对的连接孔二2a,上述连接柱4下端嵌于连接孔一3a处,连接柱4上端嵌于连接孔二2a处,上述连接柱4与连接孔二2a内端之间形成凹入的定位孔,上述石墨柱5嵌于定位孔处。





  以上内容就讲到这里,若想了解更多关于自润滑轴承价格的相关信息可随时联系我们,我们会给与专业技术的解答。
